產品中心 > ZGJQ系列集成式制動柜
  • 4791a3c58b0da5b1aa51df1b9407428.jpg

ZGJQ系列集成式制動柜

* 集成制動柜

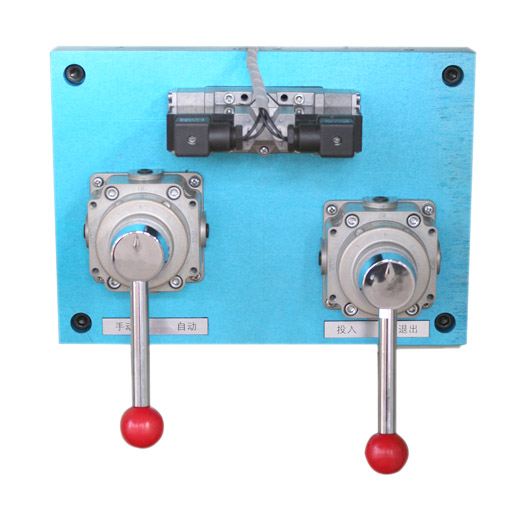

ZGJQ型  氣制動控制集成塊總成

概述

    ZGJQ系列氣制動控制集成塊總成,可廣泛應用于各水電站的制動器控制工作,集電磁閥自動控制、電磁閥手動控制和手動轉閥控制于一體,具有功能齊全、操作簡便、性能可靠、靈活方便等特點,該集成塊總成全部采用了進口品牌的先導電磁閥及手動轉閥,極大程度的提高了產品的內在質量和可靠性。可與電接點壓力表及空氣調理組合配置于制動控制柜箱體中,亦可單獨安裝于制動氣壓管路中。

外形圖及型號說明


型號:ZG□Q-0.8-D24/A220

說明:
1、“ZG”表示:制動縮寫;
2、“□”表示:整體形式形式“G” 為管式 “J” 為集成式
3、“Q”表示:氣壓復位;
4、“0.8”表示:制動工作氣壓MPa
5、“D24/A220”表示:工作電壓 直流24V交流220V

主要技術參數

3.1 工作氣壓:0.3-0.8 MPa

3.2 工作電壓:DC24V、DC220V、AC220V

3.3 公稱通徑:φ6-φ10

3.4 管路連接:標準螺紋、管螺紋

3.5 適用介質:無腐蝕性氣體

3.6 介質溫度:常溫

操作說明

1)電磁閥自動控制:

自動控制工作時,先導電磁閥上的手動旋鈕必須處于中間水平位置,手動換向轉閥的手柄應在自動位置上,手動操作轉閥應處于中間垂直的封閉位置,此時壓縮空氣通過手動換向轉閥進入先導電磁閥的進氣端,通過接入電磁閥的工作信號,使電磁閥自動換向,即可實現氣動工作的自動控制。

2)電磁閥手動控制:

    在先導電磁閥斷電的情況下,分別旋轉先導電磁閥上的兩個手動旋鈕,即可實現先到電磁閥的手動控制操作。注意操作電磁閥一端的手動旋扭換向時,需將另一端旋扭置于中間位置。

3)手動轉閥控制:

    將手動換向轉閥的手柄旋轉到手動位置,此時先導電磁閥進氣端的氣源被切斷,然后操作手動轉閥進行投入、退出操作,即可實現手動控制。

§ 注意事項:

1.手動操作閥在投入和退出的切換過程中出現漏氣,原因是手動閥切換不到位所致,手動操作閥的手柄要切換到位,

2.在自動控制或手動控制時,手動換向閥的手柄必須處于相應的位置,否則會影響正常的控制工作。

3.手動操作完成后轉入自動控制時,需將手動控制閥手柄切換至中間封閉的垂直位置,注意此時要慢慢轉動手柄距垂直位置的1/2時,等待氣體全部排出后再將手柄轉到垂直位置,轉動手柄過快,排出氣體不徹底時,可能會影響制動控制的準確性。

4.自動控制時,先導閥上的旋鈕必須處于中間的水平位置。

進入該集成塊總成的氣源必須經過過濾器和油水分離后才能投入使用。
